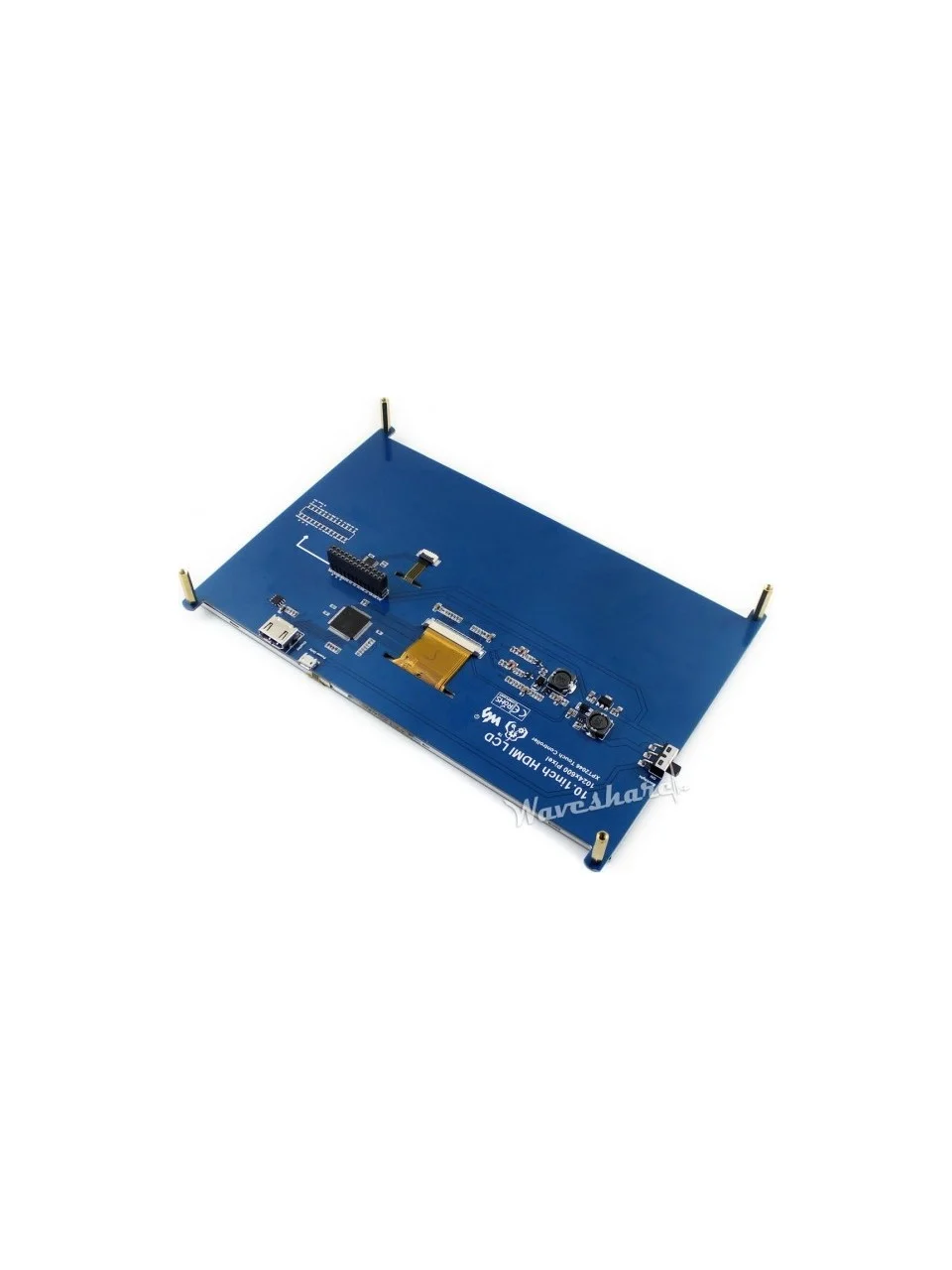

WaveShare 10.1 Inç HDMI LCD Ekran 1024X600

10.1 inç HDMI Lcd Ekran 1024x600 -WaveShare-

1. 1024 × 600 yüksek çözünürlük
2. Dirençli dokunmatik kontrol
3. Raspberry Pi'nin revizyonuyla uyumlu ve doğrudan bağlantı kurun (bir HDMI kablosu gerektiren Pi 1 modeli B veya Pi Zero hariç)
4. Sağlanan sürücüler (doğrudan kendi Raspbian / Ubuntu ile çalışır)

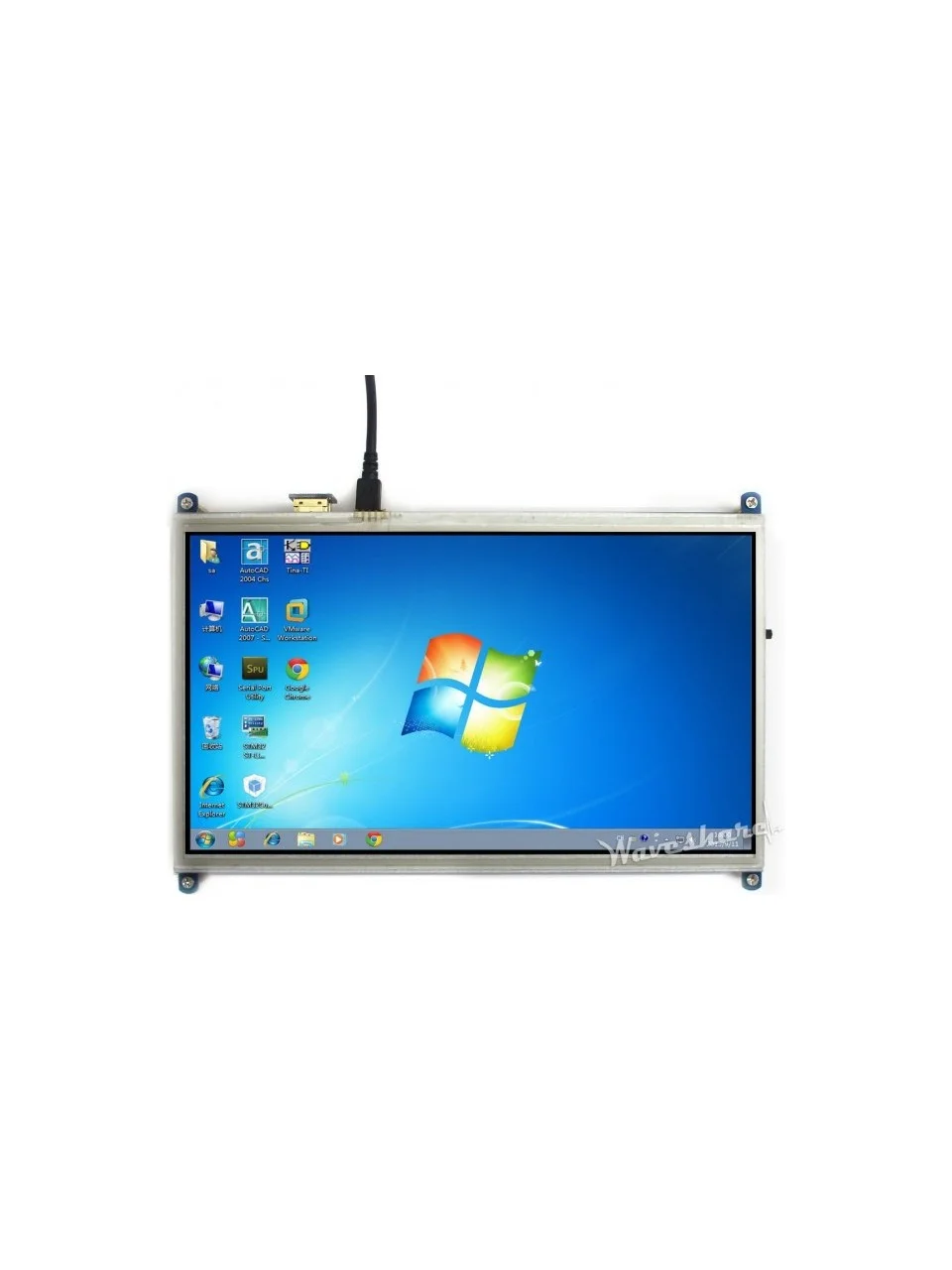

5. Ayrıca bir bilgisayar monitörü olarak çalışır, bu durumda dokunmatik panel kullanılamaz ve HDMI kablosu gereklidir
6. HDMI arayüzü, görüntüleme için gereksiz bir giriş / çıkış (ancak dokunmatik panel hala G / Ç gerektirir)
7. Düşük ışık tüketimi için arka ışık kontrolü

Pin No / Sembol / Açıklama

1. 1, 17 / 3.3V / Güç pozitif (3.3V güç girişi)
2. 2, 4 / 5V / Güç pozitif (5V güç girişi)
3. 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 / NC / NC
4. 6, 9, 14, 20, 25 / GND / Zemin
5. 19 / TP_SI / Dokunmatik Panel'in SPI veri girişi
6. 21 / TP_SO / Dokunmatik Panel'in SPI veri çıkışı
7. 22 / TP_IRQ / Dokunmatik Panel kesme işlemi sırasında Dokunmatik Panel kesintisi, düşük seviye
8. 23 / TP_SCK / Dokunmatik Panel'in SPI saati
9. 26 / TP_CS / Dokunmatik Panel yongası seçimi, düşük etkin

ConnectProf © tarafından yayınlanmıştır.

Ürün özellikleri

Türü

Segment Display

Stok Adedi

5 adetten az

Diğer

Garanti Süresi (Ay)

4

Yurt Dışı Satış

Yok

Stok Kodu

HBCV00000DQQGU
